FBD系列壓入式多級對旋軸流局部通風機

　　產品特點 　　FBD系列礦用隔爆型壓入式三級（四級）對旋軸流局部通風機(以下簡稱多級風機)是我公司在FBD對旋式局部通風機系列的基礎上，研制出的新一代高壓節能型局部通風機。FBD系列多級風機具有高風壓、低噪聲、效率高等特點。與普通對旋式通風機相比，在相同風量和風機直徑的情況下，可以產生更高的風壓，能夠適應更長的通風距離；其結構緊湊，便于在工程施工中運輸和安裝。其結構型式為礦用隔爆型、多級葉輪對旋、外包復式消聲、軸流式。　　結構示意圖 1集風器? 2注油裝置? 3電動機? 4Ⅰ級葉輪? 5Ⅱ級葉輪? 6機殼　7Ⅲ級葉輪? 8導葉? 9消聲器 FBD系列礦用隔爆型壓入式三級對旋軸流局部通風機結構示意圖 1集風器 2注油裝置 3電動機 4Ⅰ級葉輪 5Ⅱ級葉輪? 6機殼　7Ⅲ級葉輪? 8Ⅳ級葉輪? 9消聲器 FBD系列礦用隔爆型壓入式四級對旋軸流局部通風機結構示意　　工作原理　　該系列通風機由集流器、機殼、電動機、葉輪、消聲器等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道（機號在№6.3及以上可不停機注油）。　　a.礦用隔爆型壓入式三級對旋軸流局部通風機 　　由三臺容量及型號相同的防爆電動機驅動三個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，空氣流入第Ⅲ級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由導葉排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流施加能量。由于多級局部通風機比普通對旋式局部通風機的級數多，所以能夠達到普通對旋風機所不能達到的高風壓。通風機結構緊湊，使用安全，維修方便。　　b. 礦用隔爆型壓入式四級對旋軸流局部通風機 　　由四臺容量及型號相同的防爆電動機驅動四個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，第Ⅲ級和第Ⅳ級葉輪互為對旋，空氣流入第一級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由第Ⅳ級排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流能量。　　使用環境條件　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。　　工作條件　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50Hz。　　型號的組成及其代表意義　　技術特性技術指標 單位 FBD機號 №6.0/3×15 №6.0/4×15 №6.0/3×18.5 №6.0/4×18.5 通風機 風 ???量 m3/min 410~300 410～300 470～320 470～320 全 ???壓 Pa 1200~6300 1500～8500 1200～7200 1500～9000 葉輪直徑 mm Φ600 Φ600 Φ600 Φ600 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.0 1.0～2.0 1.0～2.0 1.0～2.0 電動機 型? ?號 ? YBF2-160M2-2 YBF2-160M2-2 YBF2-160L-2 YBF2-160L-2 功? ?率 kW 3×15 4×15 3×18.5 4×18.5 額定電壓 /額定電流 V /A 380/660V時28.7/ 16.6A 380/660V時35.5/20.5A 660/1140V時16.6/9.78A 660/1140V時20.5/11.8A 額定轉速 r/min 2930 2930 2930 2930 額定效率 % 88.2 88.2 89.0 89.0 長×寬×高（L×B×H） mm 3130×780×1060 3640×780×1060 3220×780×1060 3760×780×1060 重? 量 kg ～1164 ～1430 ～1200 ～1450 ? 技術指標 單位 FBD機號 №6.3/3×30 №6.3/4×30 №6.7/3×37 №6.7/4×37 通風機 風? ?量 m3/min 650～450 650～450 730～500 730～500 全? ?壓 Pa 1300～8500 1500～11000 1600～9000 2100～12000 葉輪直徑 mm Φ630 Φ630 Φ670 Φ670 最高全壓效率 % ≥80 ≥80 ≥80 ≥80 噪聲 (LSA) dB ≤25 ≤25 ≤25 ≤25 徑向間隙 mm 1.0～2.1 1.0～2.1 1.0～2.2 1.0～2.2 電動機 型? ?號 ? YBF2-200L1-2 YBF2-200L1-2 YBF2-200L2-2 YBF2-200L2-2 功? ?率 kW 3×30 4×30 3×37 4×37 額定電壓 /額定電流 V /A 380/660V時56.4/ 32.8A 380/660V時69.8/40.1A? 660/1140V時32.8/18.9A 660/1140V時40.1/23.2A 額定轉速 r/min 2950 2950 2950 2950 額定效率 % 90.0 90.0 90.5 90.5 長×寬×高（L×B×H） mm 3710×832×1075 4400×8321075 3598×8751127 4207×875×1127 重? ?量 kg ～1920 ～2330 ～2246 ～2766 　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。　　主要用途及適用范圍　　廣泛使用在煤礦井下大、小斷面巷道掘進中進行壓入式通風，特別是超長距離通風機。

0.0 元 ~~0.0 元~~

壓入式局部通風機

產品描述

　　產品特點

　　FBD系列礦用隔爆型壓入式三級（四級）對旋軸流局部通風機(以下簡稱多級風機)是我公司在FBD對旋式局部通風機系列的基礎上，研制出的新一代高壓節能型局部通風機。FBD系列多級風機具有高風壓、低噪聲、效率高等特點。與普通對旋式通風機相比，在相同風量和風機直徑的情況下，可以產生更高的風壓，能夠適應更長的通風距離；其結構緊湊，便于在工程施工中運輸和安裝。其結構型式為礦用隔爆型、多級葉輪對旋、外包復式消聲、軸流式。

　　結構示意圖

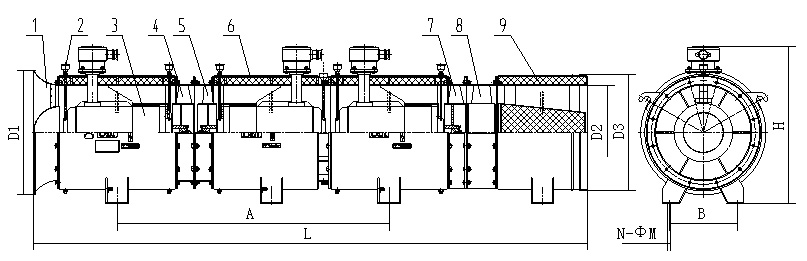

1集風器 2注油裝置 3電動機 4Ⅰ級葉輪 5Ⅱ級葉輪 6機殼　7Ⅲ級葉輪 8導葉 9消聲器

FBD系列礦用隔爆型壓入式三級對旋軸流局部通風機結構示意圖

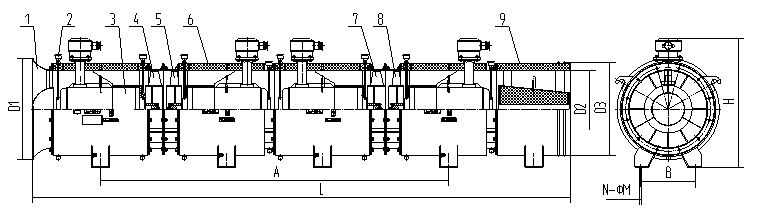

1集風器 2注油裝置 3電動機 4Ⅰ級葉輪 5Ⅱ級葉輪 6機殼　7Ⅲ級葉輪 8Ⅳ級葉輪 9消聲器

FBD系列礦用隔爆型壓入式四級對旋軸流局部通風機結構示意

　　工作原理

　　該系列通風機由集流器、機殼、電動機、葉輪、消聲器等部分組成。通風機外殼及結構件均用鋼板焊接而成，內筒用多孔板焊接而成，內襯消聲材料，電動機依靠法蘭止口用螺栓連接在風道內，電動機外殼作為內風道（機號在№6.3及以上可不停機注油）。

　　a.礦用隔爆型壓入式三級對旋軸流局部通風機

　　由三臺容量及型號相同的防爆電動機驅動三個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，空氣流入第Ⅲ級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由導葉排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流施加能量。由于多級局部通風機比普通對旋式局部通風機的級數多，所以能夠達到普通對旋風機所不能達到的高風壓。通風機結構緊湊，使用安全，維修方便。

　　b. 礦用隔爆型壓入式四級對旋軸流局部通風機

　　由四臺容量及型號相同的防爆電動機驅動四個葉輪同時工作，運行時第Ⅰ級和第Ⅱ級葉輪互為對旋，第Ⅲ級和第Ⅳ級葉輪互為對旋，空氣流入第一級葉輪，獲得能量后，經第Ⅱ級葉輪排出，在進入第Ⅲ級葉輪，最后由第Ⅳ級排出，空氣在流經每一級葉輪時獲得垂直圓周方向速度分量，同時給氣流能量。

　　使用環境條件

　　環境溫度為-15℃～+40℃；風機的安裝位置標高為-1000m～+1000m；平均每月最高相對濕度不超過90%（+25℃時）；安裝在有瓦斯氣體爆炸性危險的礦井進風巷道中，與正壓風筒配套使用；輸送介質無強烈腐蝕性；無強烈振動。

　　工作條件

　　如無特殊要求，工作電壓為380V/660V。亦可根據用戶要求提供660V/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50Hz。

　　型號的組成及其代表意義

　　技術特性

技術指標		單位	FBD機號
技術指標		單位	№6.0/3×15	№6.0/4×15	№6.0/3×18.5	№6.0/4×18.5
通風機	風 量	m3/min	410~300	410～300	470～320	470～320
	全壓	Pa	1200~6300	1500～8500	1200～7200	1500～9000
	葉輪直徑	mm	Φ600	Φ600	Φ600	Φ600
	最高全壓效率	%	≥85	≥85	≥85	≥85
	噪聲 (LSA)	dB	≤25	≤25	≤25	≤25
	徑向間隙	mm	1.0～2.0	1.0～2.0	1.0～2.0	1.0～2.0
電動機	型號		YBF2-160M2-2	YBF2-160M2-2	YBF2-160L-2	YBF2-160L-2
	功率	kW	3×15	4×15	3×18.5	4×18.5
	額定電壓 /額定電流	V /A	380/660V時28.7/ 16.6A		380/660V時35.5/20.5A
	額定電壓 /額定電流	V /A	660/1140V時16.6/9.78A		660/1140V時20.5/11.8A
	額定轉速	r/min	2930	2930	2930	2930
	額定效率	%	88.2	88.2	89.0	89.0
長×寬×高（L×B×H）		mm	3130×780×1060	3640×780×1060	3220×780×1060	3760×780×1060
重量		kg	～1164	～1430	～1200	～1450

技術指標		單位	FBD機號
技術指標		單位	№6.3/3×30	№6.3/4×30	№6.7/3×37	№6.7/4×37
通風機	風 量	m3/min	650～450	650～450	730～500	730～500
	全壓	Pa	1300～8500	1500～11000	1600～9000	2100～12000
	葉輪直徑	mm	Φ630	Φ630	Φ670	Φ670
	最高全壓效率	%	≥80	≥80	≥80	≥80
	噪聲 (LSA)	dB	≤25	≤25	≤25	≤25
	徑向間隙	mm	1.0～2.1	1.0～2.1	1.0～2.2	1.0～2.2
電動機	型號		YBF2-200L1-2	YBF2-200L1-2	YBF2-200L2-2	YBF2-200L2-2
	功率	kW	3×30	4×30	3×37	4×37
	額定電壓 /額定電流	V /A	380/660V時56.4/ 32.8A		380/660V時69.8/40.1A
	額定電壓 /額定電流	V /A	660/1140V時32.8/18.9A		660/1140V時40.1/23.2A
	額定轉速	r/min	2950	2950	2950	2950
	額定效率	%	90.0	90.0	90.5	90.5
長×寬×高（L×B×H）		mm	3710×832×1075	4400×8321075	3598×8751127	4207×875×1127
重量		kg	～1920	～2330	～2246	～2766

　　注：表中所列風量和全壓為通用工況下參數，可根據用戶要求進行適當調整。

　　主要用途及適用范圍

　　廣泛使用在煤礦井下大、小斷面巷道掘進中進行壓入式通風，特別是超長距離通風機。
